Noha az ultrahangos hegesztés fogalma egyszerű, a robosztus hézag kialakításának és a hatékony hegesztési eljárásnak a kidolgozása meglehetősen bonyolult lehet. Jellemzően névleges illesztési tervvel, fészek és kürt kivitelével és az energiacsatlakozó nyereségével kezdődik, hogy a hegesztett felületek névleges rezgési amplitúdóját kapják. Ezután a folyamat az illesztés geometriájának adaptálása és a hegesztési folyamat paramétereinek (energiacsatlakozó nyereség, energia és energia burkolat, nyomás és időtartam) optimalizálása között folytatódik.
A jó hegesztés létrehozásához az alkatrészeknek kezdeti érintkezésben kell lenniük egy viszonylag kis területen a kész hegesztési területhez képest. Ez lehetővé teszi az olvadás megindítását hamarosan az ultrahangos rezgések alkalmazása után.
Két közös megközelítés létezik a kis kezdeti érintkezési terület létrehozására: egy energia-irányító ízület és egy nyíró ízület.
Az energiavezérlő egy olyan elem, amely a felső rész aljára van öntve. Az energiairányító háromszög metszetű, a háromszög pontja biztosítja a kezdeti érintkezést a két rész között. Az energiaigazgató a vibrációs energiát egy kis érintkezési területre koncentrálja.

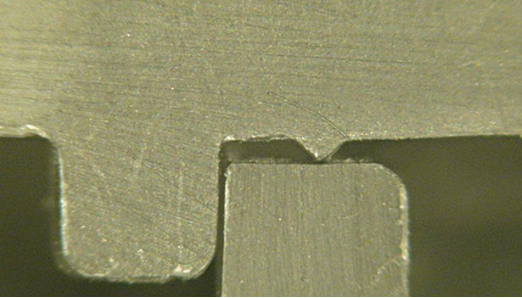

A nyírócsukló szilárdságot nyújt és felhasználható hermetikus tömítés létrehozására. Az alkatrészeket úgy tervezték, hogy kezdetben egy kis területen zavarjanak. Amint ultrahangos rezgéseket alkalmaznak, és a kürt lenyomódik az alkatrészekre, a felső rész megolvad az alsó részbe. Számos közös geometria lehetséges, de ezek mindegyike valamilyen módon biztosít egy kis kezdeti érintkezési felületet a varrat számára.
A folyamat optimalizálása
Az ultrahanggal hegesztett csatlakozás kifejlesztése nem pontos tudomány. Minden alkatrésznek és minden varratnak megvannak a sajátos jellemzői. Ahhoz, hogy a közös kialakítás és a hegesztési folyamat együtt működjön, némi iterációt igényel. Először határozza meg, hogy mit kell tennie az ízületnek, és hogyan fogja mérni az erejét és működését. A hegesztés szemrevételezéssel történő ellenőrzése mellett végezhet vontatási és nyírási tesztet vagy nyomás alatt álló szivárgás vizsgálatot.
Miután kifejlesztette a kezdeti közös geometriát, készítsen prototípus-alkatrész-készletet a névleges méreteknél, és készítsen el még két különféle illesztésű készletet (például szorosabb vagy lazabb), miközben a többi méretet változatlannak tartja. Az egyik megközelítés egy, a távcsővel együtt működő, két részből álló lemez alakú összeállítás esetén az lehet, hogy ugyanazt az azonosítót használjuk a külső részen, és változtathatjuk a belső rész OD-jét szorosabb vagy lazább illesztés érdekében. Állítsa be a kialakítást és végezzen további teszteket, amíg nem lesz megfelelő hegesztésű illesztése.
Amikor elérte a közös tervezési és hegesztési folyamatot, amely együtt működik, elvárhatja, hogy következetesen tiszta, gyors hegesztéseket végezzen az orvostechnikai eszközök összeszerelési folyamatában.
